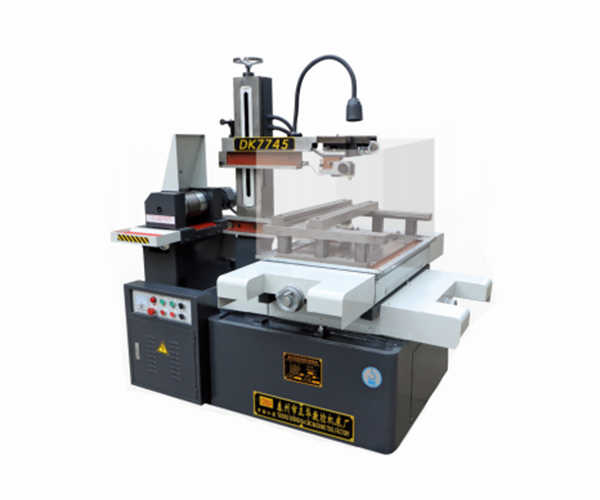

DK7745线切割机床

这几种系统是每台电脑配一台机床使用，同加工过程切割图形显示，比较直观，操作比较简单。

所属分类：

快走丝

关键词：

dk7745 机床

咨询热线：

130-0817-9038

联系我们

留言

DK7745线切割机床

一、机械部分机床技术参数

序号	主要参数项	45技术指标	45F技术指标
1	工作台面尺寸	500×750m m	500×860m m
2	工作台行程（X×Y）	450×550 m m	450×630 m m
3	最大线架高度mm(可调)	460 m m	可加高
4	最大加工锥度	6°	6°
5	最大加工速度	30°/h=100mm	30°/h=100mm
6	最大承载重量	450 kg	500kg
7	钼丝直径范围	0.10~0.2mm	0.10~0.2mm
8	最大加工速度	≥100mm²/min	≥100mm²/min
9	电极丝定行速度	11m/s	11m/s
10	最佳表面粗糙度	Ra3.2um	Ra3.2um
11	工作台移动脉冲当量	0.001mm	0.001mm
12	供电电源	50Hz，380V	50Hz，380V
13	机床消耗功率	2KW	2KW
14	主机重量	1650kg	1700kg
15	主机外型尺寸	1865×1520×1500 m m	1865×1520×1600 m m

　　（二）、控制系统选择

单板机系统	要另配电脑可装CAXA XP CAD等软件，可用有线或无线传输，一台电脑可向多台单板机传输程序。
X8线切割电脑	这几种系统是每台电脑配一台机床使用，同加工过程切割图形显示，比较直观，操作比较简单。
HL线切割电脑或AP系统
AUTOCUT系统

　　（三）、最新款的高速柜是我公司经过多年投入市场验证的高速控制柜，具有比同类具有显著的优势，钼丝损耗低、切割速度快、同样切割速度下的光洁度好、故障率低、省电、碰丝功能、钼丝短路自动识别、智能控制高频电流不烧钼丝、智能无阻驱动高频，就这个技术领先国内3到5年、工作状态一目了然、结构简单具有不需要专业的维修工维修，任何人都可以维修的特点。

　　（四）机床罩壳的选择

根据环保要求选择机型

　　二、主要配件套件及生产厂家

序号	配套件名称	生产厂家
1	工作台滚珠丝杆（材质GCr15）	北方机械MCN
2	主导轮	无锡协业机械厂
3	工作台滚珠丝杆轴承D246205/P5（配对供应）运丝轴承D246202/P5、导轮轴承D24/P5	哈尔滨轴承厂日本NACHI、IJK
4	交流接触器3TB4044-9A 110V	德国西门子
5	中间继电器3TH8262 110V 50HZ	德国西门子

　　三、产品主要技术标准

　　GB7925-87电火花线切割机参数

　　GB7926-87电火花线切割机精度

　　JB/T10082-2000电火花线切割机技术条件

　　GB13567-1998电火花加工机床安全防护技术要求

四、交货清单

电器装箱单

序号	名称	数量	备注
1	台式快走丝控制柜	1台	含脉冲电源、驱动电源
2	X8电脑控制系统	1台	含电脑液显一套
3	380v机床联接电缆	1根
4	220V电源电缆	1根
5	系统使用说明书	1本
6	脉冲电源使用说明书	1本

主机装箱单

序号	名称	数量	备注
1	机床（主机）	1台
2	使用说明书（机械部分）	1本
3	使用说明书（机床电气部分）	1本
4	合格证明书	1本
5	装箱单	1本
6	地脚螺丝	4套
7	摇手把	1个
8	紧丝器	1套
9	夹具	1套	装在工作台上
10	垂直校正规	1个
11	导轮拆装工具	3件
12	调节手柄	2件
13	运丝挡水罩	1套
14	产品保修卡	1份
