DK7750-55-63线切割机床
所属分类：
关键词：
咨询热线：

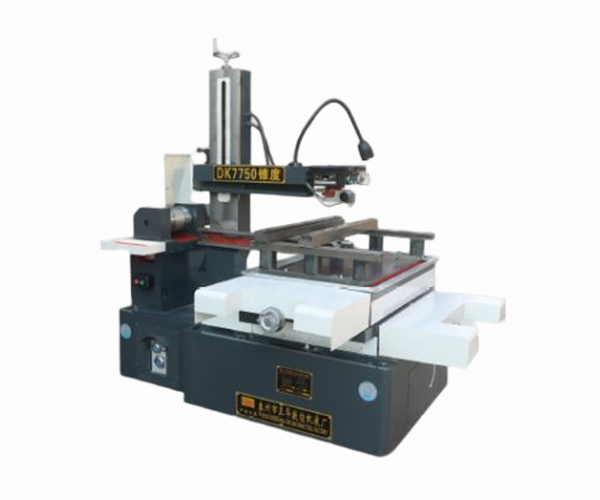

DK7750-55-63线切割机床
一、机械部分机床技术参数
|
序号 |
主要参数项 |
50技术指标 |
50F技术指标 |
55技术指标 |
63技术指标 |
63F技术指标 |
|
1 |
工作台面尺寸 |
600×860m m |
600×1000m m |
650×1000m m |
680×1080m m |
680×1260m m |
|
2 |
工作台行程（X×Y） |
500×630 m m |
500×800 m m |
500×800 m m |
500×800 m m |
500×800 m m |
|
3 |
最大线架高度mm(可调) |
700 m m |
700 m m |
800 m m |
1000 m m |
1000 m m |
|
4 |
最大加工锥度 |
6°-60° |
6°-60° |
6°-60° |
6°-60° |
6°-60° |
|
5 |
最大承载重量 |
700 kg |
700kg |
800 |
1000 |
1000 |
|
6 |
钼丝直径范围 |
0.1-0.22mm |
0.1-0.22mm |
0.1-0.20mm |
0.1-0.22mm |
0.1-0.22mm |
|
7 |
最大加工速度 |
≥100mm²/min |
≥100mm²/min |
≥100mm²/min |
≥100mm²/min |
≥100mm²/min |
|
8 |
电极丝定行速度 |
11m/s |
11m/s |
11m/s |
11m/s |
11m/s |
|
9 |
最佳表面粗糙度 |
Ra3.2um |
Ra3.2um |
Ra3.2um |
Ra3.2um |
Ra3.2um |
|
10 |
工作台移动脉冲当量 |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
0.001mm |
|
11 |
供电电源 |
50Hz，380V |
50Hz，380V |
50Hz，380V |
50Hz，380V |
50Hz，380V |
|
12 |
机床消耗功率 |
2KW |
2KW |
2KW |
2KW |
2KW |
|
13 |
主机重量 |
2500kg |
2600kg |
2650kg |
3500kg |
3800kg |
|
14 |
主机外型尺寸 |
1865×1700×1750 m m |
2070×1950×1750 m m |
070×1950×2100 m m |
2265×1865×1980 m m |
2465×1865×11985 m m |

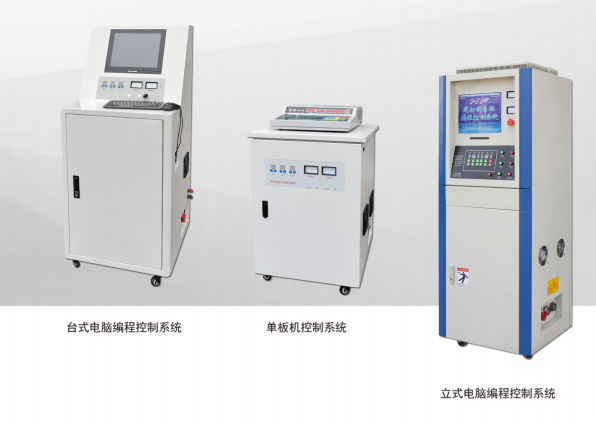

（二）、控制系统选择
|
单板机系统 |
要另配电脑可装CAXA XP CAD等软件，可用有线或无线传输，一台电脑可向多台单板机传输程序。 |
|
X8线切割电脑 |
这几种系统是每台电脑配一台机床使用，同加工过程切割图形显示，比较直观，操作比较简单。 |
|
HL线切割电脑或AP系统 |
|
|
AUTOCUT系统 |
（三）、最新款的高速柜是我公司经过多年投入市场验证的高速控制柜，具有比同类具有显著的优势，钼丝损耗低、切割速度快、同样切割速度下的光洁度好、故障率低、省电、碰丝功能、钼丝短路自动识别、智能控制高频电流不烧钼丝、智能无阻驱动高频，就这个技术领先国内3到5年、工作状态一目了然、结构简单具有不需要专业的维修工维修，任何人都可以维修的特点。

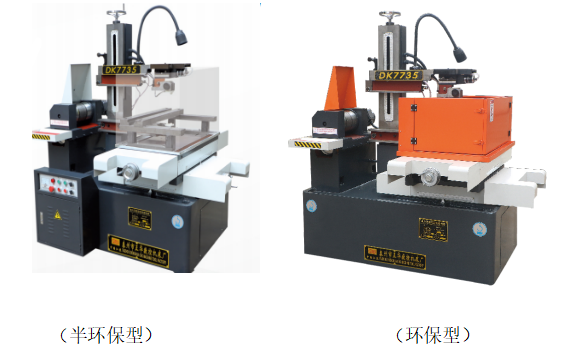

（四）机床罩壳的选择
根据环保要求选择机型
二、主要配件套件及生产厂家
|
序号 |
配套件名称 |
生产厂家 |
|
1 |
工作台滚珠丝杆（材质GCr15） |
北方机械MCN |
|
2 |
主导轮 |
无锡协业机械厂 |
|
3 |
工作台滚珠丝杆轴承D246205/P5（配对供应）运丝轴承D246202/P5、导轮轴承D24/P5 |
哈尔滨轴承厂 日本NACHI、IJK |
|
4 |
交流接触器3TB4044-9A 110V |
德国西门子 |
|
5 |
中间继电器3TH8262 110V 50HZ |
德国西门子 |
三、产品主要技术标准
GB7925-87电火花线切割机参数
GB7926-87电火花线切割机精度
JB/T10082-2000电火花线切割机技术条件
GB13567-1998电火花加工机床安全防护技术要求
四、交货清单
电器装箱单
|
序号 |
名 称 |
数 量 |
备注 |
|
1 |
台式快走丝控制柜 |
1台 |
含脉冲电源、驱动电源 |
|
2 |
X8电脑控制系统 |
1台 |
含电脑液显一套 |
|
3 |
380v机床联接电缆 |
1根 |
|
|
4 |
220V电源电缆 |
1根 |
|
|
5 |
系统使用说明书 |
1本 |
|
|
6 |
脉冲电源使用说明书 |
1本 |
|
主机装箱单
|
序号 |
名 称 |
数 量 |
备注 |
|
1 |
机床（主机） |
1台 |
|
|
2 |
使用说明书（机械部分） |
1本 |
|
|
3 |
使用说明书（机床电气部分） |
1本 |
|
|
4 |
合格证明书 |
1本 |
|
|
5 |
装箱单 |
1本 |
|
|
6 |
地脚螺丝 |
4套 |
|
|
7 |
摇手把 |
1个 |
|
|
8 |
紧丝器 |
1套 |
|
|
9 |
夹具 |
1套 |
装在工作台上 |
|
10 |
垂直校正规 |
1个 |
|
|
11 |
导轮拆装工具 |
3件 |
|
|
12 |
调节手柄 |
2件 |
|
|
13 |
运丝挡水罩 |
1套 |
|
|
14 |
产品保修卡 |
1份 |
|
五、售后服务质保书
质量保修期及设备质量保修范围和内容说明。
质保期为壹年，免费安装调试培训，终身维修。
如客户需要延长保修期可以通购买延长服务来实现。
质量保修责任说明
本公司对售出的货物，在按说明书操作要求正常使用情况下出现的质量问题，实行免费保修壹年，终身维护的承诺，但对人为操作不当或未按厂方要求使用而出现的故障及不可抗力的则不在免费范围之内。
